Bakit Cable Cleats ang Kritikal na Depensa na Kailangan ng Iyong Electrical System？

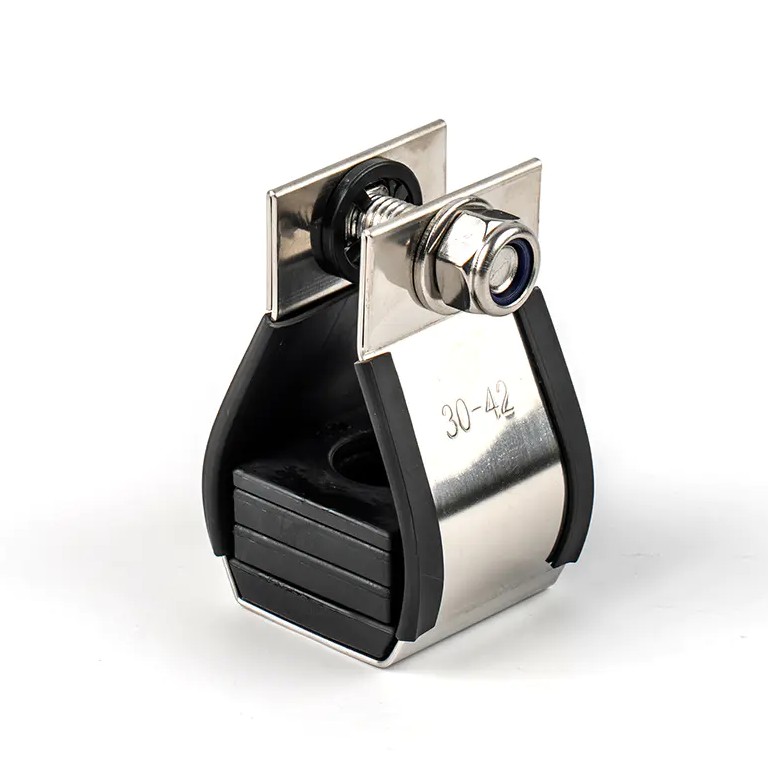

Mga cleat ng cable ay hindi opsyonal na mga accessory—ang mga ito ay kritikal na mga aparatong pangkaligtasan na idinisenyo upang ma-secure ang mga kable ng kuryente at maiwasan ang malaking pinsala sa panahon ng mga short-circuit na kaganapan. Ang isang short-circuit fault ay bumubuo ng mga electromagnetic na pwersa na proporsyonal sa parisukat ng peak current, na maaaring maghagupit ng mga naka-energize na cable sa pamamagitan ng mga rack ng kagamitan at ilagay sa panganib ang mga tauhan sa loob ng millisecond. Karaniwang nangyayari ang mga circuit breaker 0.06 hanggang 0.1 segundo sa biyahe, ngunit ang peak mapanirang puwersa ay nangyayari sa lamang 0.005 segundo sa isang 50Hz system. Ang mga cable cleat ay ginagampanan kaagad ang kanilang pagpigil sa paggana, bago makapag-react ang mga kagamitang pang-proteksyon, na ginagawa silang pangunahing linya ng depensa laban sa mga puwersang electromekanikal.

Ayon sa IEC 61914, ang mga cable cleat ay tinukoy bilang "mga device na idinisenyo upang magbigay ng pag-secure ng mga cable kapag naka-install sa pagitan ng haba ng mga cable." Hindi tulad ng mga cable ties o karaniwang clamp, ang mga cleat ay partikular na inengineered at nasubok upang mapaglabanan ang mga puwersa ng short-circuit, na may mga rating batay sa peak prospective short-circuit current (kA) at installation spacing.

Paano Pinipigilan ng Short-Circuit ang mga Cable System

Sa panahon ng isang three-phase short circuit, ang mga katabing konduktor ay gumagawa ng matinding electromagnetic field. Ang salungat na epekto sa pagitan ng mga conductor ay proporsyonal sa parisukat ng peak short-circuit current, na lumilikha ng madalian na hindi na maaaring taglayin ng mga karaniwang produkto ng pamamahala ng cable. Sa isang data center, maaaring sirain ang mga hindi secure na cable ng mga rack ng server na walang buwan ng pagpapalit; sa mga pang-industriyang setting, ang parehong senaryo ay nanganganib sa sunog, pinsala, at matagal na downtime.

Ang Critical Timing Gap

Ang pag-unawa sa timeline ng isang fault event ay nagpapakita kung bakit hindi mapapalitan ang passive restraint:

• 0.005 segundo: Ang peak electromagnetic force ay nangyayari sa 50Hz system
• 0.06–0.1 segundo: Ang mga circuit breaker ay naglalakbay at nililinis ang kasalanan
• Resulta: Kung walang mga cable cleat, ang mga cable ay nakakaranas ng walang pigil na nangyayari sa buong tagal ng fault

Nangangahulugan ang timing gap na ito na walang proteksyon na device ang makakapigil sa paunang mekanikal na pagkasira—ang tinukoy na mga cable cleat lang ang makakapigil.

Aling Mga Uri ng Cable Cleat ang Nababagay sa Iba't ibang Application

Ang pagpili ng tamang uri ng cleat ay depende sa pagsasaayos ng cable, klase ng boltahe, at mga kondisyon sa kapaligiran. Ang paggamit ng hindi tugmang uri ng cleat ay maaaring magresulta sa hindi sapat na pagpigil sa panahon ng mga kundisyon ng fault.

Mga Alituntunin sa Pagpili ng Materyal

Ang pagpili ng materyal ay nakakaapekto sa habang buhay ng pagganap at margin ng kaligtasan:

• Hindi kinakalawang na asero 316: Pambihirang paglaban sa kaagnasan para sa mga kapaligirang dagat, malayo sa pampang, at kemikal; lumalaban sa matinding electromechanical na puwersa
• aluminyo: Magaan na may malakas na mekanikal na katangian; angkop para sa panloob at panlabas na LV hanggang HV na mga aplikasyon
• Polimer/Nylon: Cost-effective para sa mababang boltahe na panloob na paggamit; Available ang mga opsyon na UV at fire-retardant para sa mga partikular na kapaligiran

Paano Tinitiyak ng IEC 61914 ang Maaasahang Proteksyon

Ang IEC61914:2021 ay ang pamantayang tinatanggap sa buong mundo para sa cable cleat disenyo at pagsubok, pinapalitan ang kalabuan na makikita sa mga regional electrical code. Habang ang NEC Article 392.20(C) at CSA Article 12-2202 ay nangyari ng mga cable na i-secure laban sa fault-current magnetic forces, hindi rin tinukoy kung paano subukan o i-verify na ang mga restraining device ay makakaligtas sa isang short-circuit na kaganapan. Pinunan ng IEC 61914 ang kritikal na puwang na ito.

Mga Kategorya ng Mandatoryong Pagsusulit Sa ilalim ng IEC 61914

Ang resulta ay natapos ng komprehensibong pagsubok sa maraming dimensyon ng pagganap:

1. Rating ng Temperatura: Na-verify na ang operasyon mula sa -60°C hanggang 120°C (o ipinahayag na saklaw)
2. Pagsubok sa Lateral Load: Ang matagal na pagkarga ay 60 minuto sa itaas na ipinahayag sa temperatura
3. Pagsubok ng Axial Load: Paglaban sa cable slippage sa ruta
4. Paglaban sa Epekto: Sinubok sa pinakamababang ipinahayag na temperatura ng pagpapatakbo
5. Kaagnasan at UV Resistance: Pag-spray ng asin at pinabilis na pagpapatunay ng pagtanda
6. Paglaban sa Electromechanical Forces: Short-circuit withstand testing sa mga idineklarang kA rating
7. Pagpapalaganap ng apoy: Ang paglaban sa apoy ay kumalat sa ilalim ng mga kondisyon ng kasalanan

Isang kritikal na pagkakaiba: Ang IEC 61914 ay nangyayari ng short-circuit na tagal ng pagsubok na makatarungan 0.1 segundo (limang kumpletong cycle), na sapat upang ilantad ang kahinaan ng cleat dahil ang lakas ng puwersang mapanirang nangyayari sa loob ng ilang millisecond. Naiiba ito sa mga pagsubok sa cable thermal withstand, na maaaring tumukoy ng 63kA para sa 1 segundo o 40kA sa loob ng 3 segundo—ang mga rating na iyon ay tumutugon sa pag-init ng conductor, hindi sa mekanikal na pagpigil.

Aling Mga Salik ang Tinutukoy ang Tamang Detalye ng Cleat

Ang wastong detalye ay nangyari ng pagtutugma ng ipinahayag na pagganap ng cleat sa aktwal na mga kondisyon ng pagkakamali ng pag-install. Ang under-specification ay lumilikha ng mga sakuna na panganib sa kaligtasan, habang ang sobrang pagtukoy ay nag-aaksaya ng badyet nang walang karagdagang pagtukoy.

Mga Parameter ng Pangunahing Pagtutukoy

Dapat kalkulahin at i-verify ng mga inhinyero ang sumusunod:

• Cable Outer Diameter (OD): Ang mga cleat ay dapat magkasya sa aktwal na diameter ng sheath, hindi lamang sa laki ng conductor. Ang isang hindi tamang akma ay nagbabawas sa pagpigil sa panahon ng mga pagkakamali.
• Peak na Prospective na Short-Circuit Current: Ang kA rating ng cleat ay dapat lumampas sa kinakalkula na antas ng fault ng system. Tandaan na ang pinakamataas na antas ng fault ay kadalasang nangyayari sa mga pag-install na may mababang boltahe, hindi lamang sa mga high-voltage system.
• Cleat Spacing: Ang mga rating ng tagagawa ay idineklara sa mga partikular na agwat (karaniwang 600mm). Ang mas malawak na espasyo ay nagdaragdag ng puwersa sa bawat cleat nang. Ang puwersa sa pagitan ng mga conductor ay kinakalkula gamit ang IEC 61914 formula, na magkakaugnay ang peak current at cable diameter.
• Klase ng Boltahe at Configuration: Ang mga LV, MV, at HV system ay nagpapakita ng iba't ibang profile ng puwersa. Ang mga single-core, trefoil, at quad formation ay naganap ng mga cleat na nagbibigay para sa layunin.
• Pagkakalantad sa Kapaligiran: Ang presensya ng kemikal, labis na temperatura, pagkakalantad sa UV, at panganib sa sunog ay nagdidikta sa pagpili ng materyal at klase ng paglaban sa kaagnasan.

Isang Mapag-ingat na Halimbawa

Isaalang-alang ang dalawang tagagawa na nagke-claim ng 140kA na peak withstand:

• Manufacturer A nasubok na may 35mm cable sa 600mm na espasyo
• Sinuri ng Manufacturer B gamit ang 45mm cable sa 300mm na espasyo

Para sa isang system na may 60kA fault level gamit ang 30mm cable sa 1200mm spacing, ang produkto ng Manufacturer B ay mabibigo sa kabila ng kaparehong rating ng headline. ipakita nito kung bakit dapat suriin ang mga procurement team ang mga kumpletong ulat ng pagsubok—hindi lamang mga headline figure—at kung bakit dapat protektahan ng mga inhinyero ang mga detalye sa buong ikot ng buhay ng proyekto.

Paano Pina-maximize ng Wastong Pag-install ang Mga Margin sa Kaligtasan

Kahit na ang tamang tinukoy na mga cleat ay maaaring mabigo kung hindi maayos na naka-install. Direktang tinutukoy ng kalidad ng pag-install kung gumaganap ang system bilang nasubok.

Pinakamahusay na Kasanayan sa Pag-install

1. Sundin ang Spacing ng Manufacturer: I-install sa mga agwat na tinukoy para sa ipinahayag na kasalukuyang fault. Ang mas mahigpit na espasyo ay kinakailangan para sa mataas na shortcircuit na mga sitwasyon.
2. I-align ayon sa Cable Diameter: Tiyaking tumutugma ang laki ng cleat sa aktwal na OD ng cable, na nauugnay-alang sa anumang pagpapaubaya sa pagkakabukod o jacket.
3. Gumamit ng Mga Tamang Pag-aayos: I-mount na may inaprubahang hardware para sa uri ng containment (hagdan, tray, strut, o beam).
4. Ilapat ang Wastong Torque: Ang sobrang higpit ay nakakasira ng mga cable jacket; ang under-tightening ay nagbibigay-daan sa pamamahala. Gumamit ng torque wrench para makuha ang keeper torque na tinukoy ng tagagawa.
5. Account para sa Thermal Expansion: Sa mga flexible system kung saan ang mga cable ay "snaked," payagan ang pagpapalawak ng paggalaw sa pagitan ng mga nakapirming punto. Sa mga matibay na sistema, tiyaking ang cleat at istruktura ay makatiis sa mga longhitudinal na thermo-mechanical na pwersa.

Mga Pagsasaalang-alang sa Disenyo ng System

Ang mga cable system ay nahahati sa dalawang kategorya, bawat isa ay may natatanging mga kinakailangan sa cleat:

• Mga Flexible na System: Ang mga cable ay naka-snake nang patayo o pahalang, na nagbibigay-daan sa libreng thermal expansion at contraction sa pagitan ng mga fixing point. Ang mga ito ay dapat tumanggap ng paggalaw habang pinapanatili ang pagpigil sa panahon ng mga kasalanan.
• Matibay na Sistema: Ang mga cable ay naayos nang pahaba, na nangyari ng cleat, istruktura ng suporta, at katigasan ng cable upang sama-samang makatiis sa mga puwersang thermo-mechanical nang walang pinsala.

Kung saan Naghahatid ang Cable Cleats ng Kritikal na Proteksyon

Mahalaga ang mga cable cleat saanman tumatakbo ang mga high-power na cable malapit sa mga tauhan o kritikal na kagamitan. Ang antas ng boltahe ay hindi nangyayari—ang ilan sa mga pinakamataas na antas ng fault ay nangyayari sa mga pag-install na may mababang boltahe dahil sa mas mababang impedance ng system.

Bilang karagdagang pagsulong sa kaligtasan sa NEC 392.20(C) at IEC 61914, nakakatulong ang wastong pag-install ng cleat na matugunan ang mga kinakailangan sa seismic at mga kundisyon ng patakaran sa insurance, na binabawasan ang pananagutan at pinipigilan ang magastos na muling paggawa.

Konklusyon: Isang Proactive na Diskarte sa Kaligtasan ng Cable System

Mga cleat ng cable kahit isang maliit na bahagi ng kabuuang gastos sa proyekto ngunit nagbibigay ng hindi mapapalitang proteksyon laban sa mga short-circuit na electromechanical na pwersa. Ang proseso ng pagpili ay dapat na isama ang diameter ng cable, mga kalkulasyon sa kasalukuyang fault, mga kinakailangan sa espasyo, pagkakatugma ng materyal, at pagkakalantad sa kapaligiran sa isang magkakaugnay na detalye. Dapat ituring ng mga procurement team ang mga cleat bilang mga engineered na bahagi ng kaligtasan—hindi mga commodity item—at i-verify na ang mga produkto ay nagdadala ng mga independiyenteng ulat ng pagsubok sa IEC 61914:2021, kasama ang bago at pagkatapos ng short-circuit na dokumentasyon ng pagsubok. Sa pamamagitan ng pagtukoy at pag-install ng mga cable cleat tama mula sa unang araw, tinitiyak ng mga electrical contractor at may-ari ng pagsunod sa mga regulasyon, pinoprotektahan ang mga kritikal na imprastraktura, at lumikha ng mas ligtas na kapaligiran sa pagtatrabaho para sa mga tauhan.
